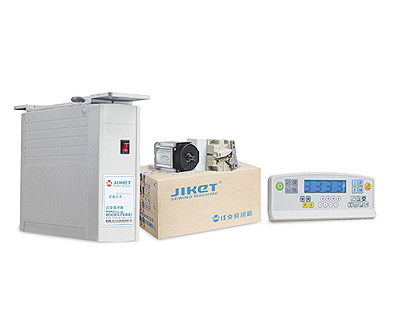

JIK-CY300
佳克电控箱 |
| |
电脑控制系统主要特点：
•JIK730/740/750/760/780系列直驱电脑包缝机可互配控制系统；
•JIK1558/N1668N 系统直驱电脑绷缝机可互配控制系统；
•JIK9188MX-D3/8188M-D3/998M-D3 系列产品平缝机可互配电脑控制系统；其显示屏嵌入式和外挂式；（特殊配置详见表）
•JIK7188M-D3/7188M-D2 系列产品平缝机均可互配电脑控制系统，其单剪线和二自动功能重新设置方可启用；
•单剪线/二自动（无显屏）具有自动剪线；自动拔线等功能；
• JIK730M-17DKS/740M-13DKS等系列包缝机气动装置均可互配；
•控制系统采用多点定位模式，定位更加准确；
•软件、硬件双向保护功能及电磁阀过流控制；
•交换式电源恭迎系统，确保逆转，即时停送电，自动保护；
•控制系统出现先故障请专业技术人员检修，以免造成更大损失。 |
|
 |
平缝机控制系统
| 功能 |
JIK-CY300
直驱式多功能 |
QG682-PS
直驱式多功能 |
| 马达类型 |
交流直驱马达 |
交流直驱马达 |
| 电压范围 |
170-255V/50Hz |
170-255V/50Hz |
| 输出功率 |
550W |
500W |
| 带轮尺寸 |
75 |
65 |
| 停针上/下 |
ο |
ο |
| 慢速起动(r/min) |
100-2000 |
200-1500 |
| 车头最高限速(r/min) |
3700 |
200-7500 |
| 最高转速(r/min) |
50-4500 |
200-4000 |
| 自动定针缝速度 (r/min) |
100-800 |
200-400 |
| 切线/拨线 |
ο |
ο |
| 自动回缝 |
ο |
ο |
| 连截保护 |
ο |
ο |
| 自由缝/定针缝 |
ο |
ο |
| 模式缝 |
四段/七段/十段 |
四段/七段/十段 |
| 针迹/倒缝针 |
ο |
ο |
| 加速曲线调整 |
ο |
ο |
| 参数自定义 |
ο |
ο |
| 自动测试 |
ο |
ο |
| 注：ο为标准配置，压脚提升可选配。 |
包缝/绷缝机控制系统和故障代码
| 功能 |
JIK-8
直驱式多功能 |
JIK-9
直驱式多功能 |
| 马达类型 |
直驱马达 |
直驱马达 |
| 电压范围 |
165-250V |
165-250V |
| 输出功率 |
350W |
400W |
| 电流 |
4.5A |
4.5A |
| 频率 |
50Hz |
50Hz |
| 相数 |
2 |
2 |
| 极数 |
8 |
8 |
| 转数 |
0-600r/min |
0-3500r/min |
| 转距 |
0.20mm |
0.20mm |
| 停针位 |
上停针 |
上停针 |
| E-01 硬件短路保护 |
控制器驱动前损坏、电机线圈短路、瞬间过流 |
| E-02 软件过流保护 |
负载过大 |
| E-03 负载过大保护 |
超出电机功率 |
| E-05 输入电压保护 |
电源电压超出使用范围 |
| E-06 堵转保护士 |
机械堵转或电机缺相 |
| E-07 空载保护 |
开位传感器故障、磁铁/传感器/线路/电机未接 |
| E-013 编码器故障 |
电机编码器接触不良或损坏 |
| E-15 踏板故障 |
踏板插头接触不良或操作板线路问题 |
